תכנון ממ"ד

תכנון ממ"ד שעומד בדרישות

תכנון ממ"ד הוא אחד הרכיבים הרגישים ביותר בכל פרויקט מגורים בישראל. מרחב מוגן דירתי אינו עוד חדר בבית: זהו מבנה בטון מזוין עצמאי, שנועד לעמוד בהדף, ברסיסים ובחדירה של חומרים מסוכנים, ולכן כל פרט בו – עובי הקירות, כמות הזיון, החיבור ליסודות, הדלת, החלון ומערכת הסינון – כפוף לתקנות פיקוד העורף ולבקרה הדוקה של הרשויות. טעות בשלב התכנון עלולה לעכב את היתר הבנייה, לחייב פירוק והריסה של עבודה שכבר בוצעה, ובמקרה הגרוע ביותר לפגוע בהגנה על בני המשפחה.

קונסטרוקטור מוסמך מתרגם את הדרישות התקניות לתוכנית ביצוע מדויקת, שמתאימה למבנה הספציפי שלכם, לקרקע שעליה הוא עומד ולתכנון האדריכלי. כך מתקבל ממ"ד שעובר את בדיקת פיקוד העורף כבר בפעם הראשונה, משתלב בבית בצורה טבעית ונבנה בעלות סבירה, בלי הפתעות באמצע הדרך.

הדף הזה מרכז את מה שחשוב לדעת לפני שמתחילים: מתי חובה לבנות ממ"ד, מה ההבדל בין בנייה חדשה לתוספת ממ"ד בבית קיים, אילו דרישות הנדסיות חלות, כיצד נראה תהליך העבודה מול הקונסטרוקטור ומה משפיע על העלות.

מתי נדרש קונסטרוקטור לממ"ד

מאז תחילת שנות התשעים, כל דירת מגורים חדשה בישראל חייבת לכלול מרחב מוגן דירתי, והחובה חלה גם על בתים פרטיים ועל צמודי קרקע. בפועל, פנייה לקונסטרוקטור לממ"ד נדרשת בשלושה מצבים עיקריים:

• בנייה חדשה של בית פרטי או בניין מגורים, שבה הממ"ד הוא חלק בלתי נפרד מתכנון השלד ומהבקשה להיתר.
• תוספת ממ"ד בבית קיים, שאין בו מרחב מוגן, כחלק מהרחבה או כפרויקט עצמאי שנועד לשפר את ההגנה על המשפחה.
• תוספת בנייה משמעותית לדירה קיימת, שבמסגרתה הרשות המקומית ופיקוד העורף דורשים להוסיף מרחב מוגן כתנאי להיתר.

בכל אחד מהמצבים האלה נדרשים חישובים סטטיים, תוכניות קונסטרוקציה חתומות והצהרת מהנדס. כאשר הממ"ד מתוכנן במסגרת פרויקט רחב יותר, כדאי לשלב את התכנון שלו מראש עם תכנון השלד של הבית כולו. מידע נוסף על כך תמצאו בעמוד קונסטרוקטור לבית פרטי, ואם מדובר בהרחבה של מבנה קיים – בעמוד קונסטרוקטור לתוספת בנייה.

דרישות הנדסיות עיקריות

תקנות ההתגוננות האזרחית והנחיות פיקוד העורף מגדירות את המאפיינים המינימליים של כל מרחב מוגן. הקונסטרוקטור אחראי לכך שהתכנון לא רק יעמוד בערכים הללו, אלא גם יתאים לעומסים הנוספים שהממ"ד מטיל על המבנה, ובהם משקלם הרב של קירות ותקרה מבטון מזוין. הטבלה הבאה מסכמת את הרכיבים המרכזיים שנבדקים בתכנון ממ"ד. הערכים הם אופייניים בלבד, והם משתנים לפי מיקום הממ"ד, מספר הקירות החיצוניים והאזור בארץ.

מעבר לערכים האלה, התכנון חייב להתחשב גם בעמידות ברעידות אדמה לפי ת"י 413, בדרישות הבטון לפי ת"י 466 ובתכנון היסודות לפי ת"י 1142 ותקנים נלווים. בבניין רב-קומות, הממ"דים מתוכננים בדרך כלל כ"מגדל" רציף מהיסוד ועד הגג, וכל סטייה מהרציפות הזו מחייבת פתרון הנדסי מיוחד.

ממ"ד בבית קיים

הוספת ממ"ד בבית קיים היא אתגר הנדסי מורכב יותר מבנייתו בבית חדש. הממ"ד שוקל עשרות טונות, ולעיתים קרובות היסודות הקיימים לא תוכננו לשאת עומס כזה. לכן הקונסטרוקטור מתחיל בבדיקת המבנה: סוג השלד, מצב העמודים והקורות, סוג היסודות וממצאי דו"ח קרקע, אם קיים. על בסיס הבדיקה נקבע אם ניתן לבנות את הממ"ד צמוד לבית על יסוד עצמאי, או שיש צורך בחיזוק של רכיבים קיימים.

במקרים רבים בוחרים לבנות את הממ"ד כמבנה נפרד הצמוד לקיר חיצוני, עם יסודות משלו, כדי להימנע מהעברת עומסים לשלד הישן. במצבים אחרים נדרש לפתוח פתח בקיר קיים כדי ליצור מעבר מהבית אל הממ"ד, ואז חשוב לוודא שהקיר אינו קיר נושא, או לתכנן קורה מחליפה. על כך תוכלו לקרוא בהרחבה בעמוד הריסת קיר נושא ופתיחת קיר.

שלבי העבודה מול הקונסטרוקטור

תהליך מסודר חוסך זמן, מונע תיקונים חוזרים ומאפשר לכם לדעת בכל רגע מה הצעד הבא. כך נראה תהליך טיפוסי של תכנון ממ"ד, בין אם בבנייה חדשה ובין אם בתוספת לבית קיים:

1. בדיקה ראשונית

   איסוף תוכניות קיימות, ביקור באתר והבנת מגבלות המגרש, המבנה והקרקע.

2. תיאום עם האדריכל

   קביעת מיקום הממ"ד, מידותיו ומיקום הפתחים כך שיתאימו גם לדרישות וגם לתכנון הבית.

3. חישובים סטטיים

   חישוב עומסים, תכנון יסודות, קירות ותקרה ובדיקת עמידות ברעידות אדמה.

4. תוכניות ופרטים

   הכנת תוכניות קונסטרוקציה, פרטי זיון ופרטי פתחים להגשה ולביצוע.

5. הגשה ואישור

   הגשה לרשות המקומית ולפיקוד העורף ומענה על הערות עד לקבלת האישור.

6. פיקוח עליון

   בדיקת הזיון לפני יציקה וליווי הביצוע עד להצהרת המהנדס הסופית.

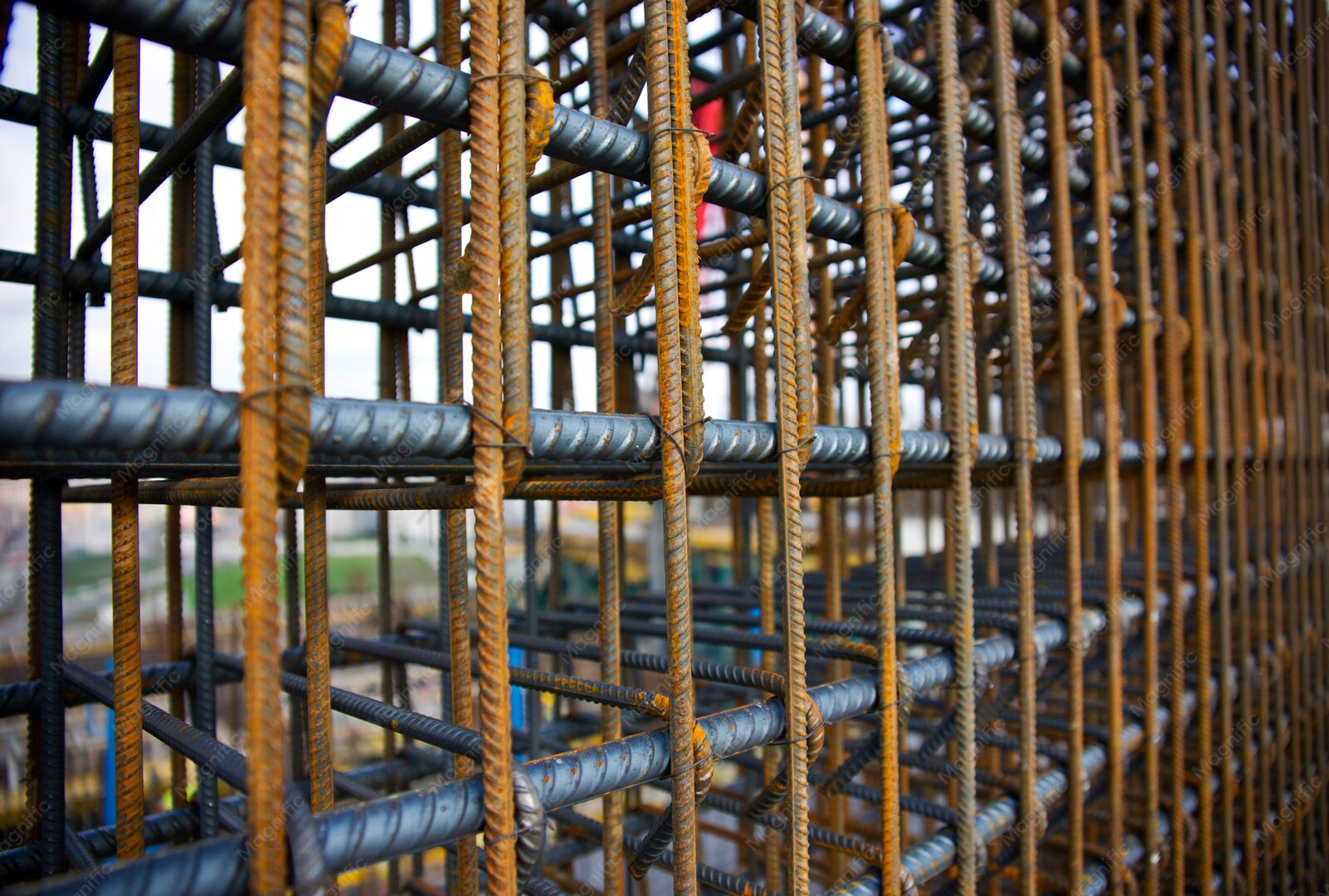

שלב הפיקוח העליון חשוב במיוחד בממ"ד. ברזל שהונח במרווחים לא נכונים, כיסוי בטון חסר או משקוף שלא עוגן כראוי הם ליקויים שקשה מאוד לתקן אחרי היציקה, והם עלולים לגרום לפסילת המרחב המוגן בבדיקה הסופית.

מה משפיע על המחיר

עלות תכנון ממ"ד משתנה מפרויקט לפרויקט. ממ"ד בבנייה חדשה, שמשולב בתכנון השלד הכללי, דורש בדרך כלל פחות עבודה נפרדת מאשר ממ"ד שנוסף לבית קיים ומחייב בדיקת יסודות, חיזוקים ותיאום עם מבנה ישן. גם מיקום הממ"ד בקומה עליונה, קרקע בעייתית או צורך בכלונסאות מעלים את היקף העבודה ההנדסית. כנקודת ייחוס, טווח המחירים האופייני בשוק לאישור קונסטרוקטור לתוספות בנייה נע סביב 2,615–5,835 ש"ח, אך מדובר בממוצעים כלליים בלבד, והמחיר בפועל נקבע רק לאחר בחינת הפרויקט.

להערכה ראשונית המותאמת לפרויקט שלכם תוכלו להיעזר במחשבון עלות קונסטרוקטור, או לפנות אלינו ישירות דרך עמוד צור קשר ולקבל ייעוץ ראשוני. מידע כללי על כל שירותי התכנון תמצאו בעמוד קונסטרוקטור מוסמך.
